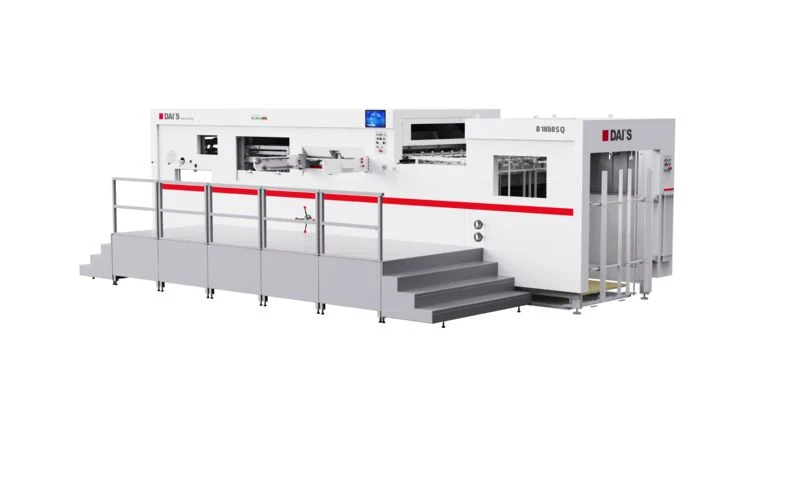

Компанія Zhejiang Dai Printing Machine Co., Ltd. є одним із найнадійніших виробників і постачальників автоматичних висікальних машин площею 1300 квадратних метрів із частковим видаленням у Китаї. Якщо ви збираєтеся купити автоматичну висічку 1300 кв. 1300 кв. зі знижкою з частковим видаленням, ласкаво просимо отримати пропозицію від нашої фабрики. Усі індивідуальні машини мають високу якість та конкурентоспроможну ціну.

Технічний параметр

1. висікання	плоский
2.макс.розмір паперу	1300*950 мм
3.хв.розмір паперу	550*480 мм
4.max.die-розмір різання	1290*920 мм
5.хв.розмір рота	8 мм
6.макс.робочий тиск	350t
7.сфера застосування	Біла дошка Більше або дорівнює 100 г товщина гофрованого паперу Менше або дорівнює 9 мм
8. точність різання	± 0,25 мм
9.max.робоча швидкість	6500 r/h
10.макс.висота купи	1550 мм
11.макс.висота збору паперу	1250 мм
12.основна потужність двигуна	15 кВт
13.номінальна потужність	32 кВт
14.вага машини	19t
15.габаритний розмір	903443972324 мм (без столу)

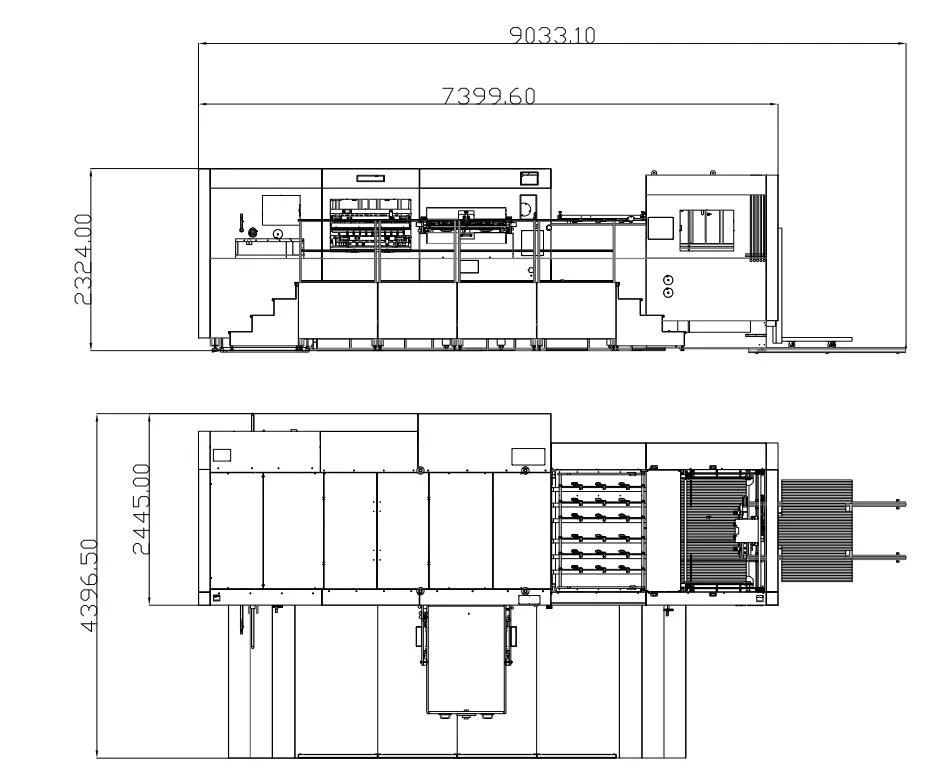

Креслення установки

211

Деталі машиниПринцип роботи режиму доставки паперу feida

Feida, частина доставки паперу

*Зазвичай використовується прецизійний картон Feida, гофрований папір і сірий картонний папір за європейською технологією виробництва.

*Керуючи Feida за допомогою серводвигунів, можна регулювати кут всмоктування та висоту паперу відповідно до деформації паперу

*Кут і висоту всмоктування можна регулювати відповідно до деформації паперу

* Унікальний механізм прийому паперу, придатний для різних деформацій паперу

*Високошвидкісна головка Feida виготовлена зі спеціального алюмінієвого сплаву, усі деталі імпортовані

* Перемикач подачі паперу, який запобігає неправильній роботі паперу, слідує за пристроєм

* Подвійний пристрій виявлення зіткнення головою Feida

*Перемикання між основним і допоміжним поданням паперу без зупинки машини

* Додатковий набір механізму попереднього кодування паперу

*Подача паперу в стилі риб'ячої луски, гладка та точна

*Механізм тонкого налаштування для столу подачі паперу, без{0}}регулювання

*Паперовий стіл подвійного призначення

* Оснащено одним комплектом допоміжних паперових опорних стрижнів і двома наборами картонних опорних дощок

*Налаштуйте 15-дюймовий інтерфейс людини-машини та 7-дюймовий додатковий екран комп’ютера

*Налаштуйте екран моніторингу-виробництва високої чіткості-в реальному часі

* Налаштувати повністю автоматичне регулювання напруги комп'ютера

Деталі машиниПринцип роботи механізму подачі паперу

Підставка для подачі паперу

* Удосконалена система керування використовується для контролю швидкості пристрою подачі паперу, щоб зробити доставку паперу несвіжою та зменшити зіткнення.

* Фотоелектричний подвійний детектор.

* Імпортний паперовий конвеєр.

* Над-зносостійке поліуретанове колесо для транспортування паперу.

* Регульовані гумові колеса та щіткові колеса забезпечують точне позиціонування прибуття спереду та бокового повернення.

Передній / бічний калібр

* Попередній-тест гарантує швидкість надходження паперу.

* Використання лівого та правого датчиків подвійного натискання-для задоволення різних вимог щодо реєстрації друку.

* Пресовий папір з листової сталі, рівномірна та надійна сила.

Деталі машиниПринцип роботи режиму вирубної частини

Висікальна частина

* Деталі, що несуть тиск, — це високоміцний ковкий чавун-QT600-3, відлитий за спеціальною технологією, з високою міцністю та постійною деформацією.

* Нікель-хром-молібден-золотий колінчастий вал зі спеціальною обробкою для імпортованої сталі з Німеччини.

* Імпортовані з Тайваню над-знос-черв’ячні механізми та черв’як.

* Зручний і швидкий поворотний пристрій шаблону інструменту.

* Сильна система мастила подачі масла.

* Високоточний 240-градусний переривчастий механізм.

* Пневматичний блокуючий пристрій безпечний і швидкий.

* Високошвидкісний поворотний шарнір.

* Максимальний тиск 300 тонн (максимальний тиск типу преса 600 тонн).

* Використовуючи вдосконалений головний двигун Honeywell (додаткова конфігурація), швидкість різання може досягати 7500 аркушів на годину.

* Рама-різальної пластини використовує проміжну систему позиціонування з пристроєм-тонкого налаштування.

* Двокольоровий-екран показує робочий стан машини в будь-який час.

* Налаштувати систему повітряного охолодження масла

Деталі машиниПринцип роботи електричної частини

Без{0}}технологія безконтактного дозування

* Вся машина використовує американську Meiji та французьку Schneider Electric. Комплектуючі для забезпечення стабільної роботи машини.

Деталі машини Принцип роботи папероприймальної частини

Приймальний відділ

* Автоматичний пристрій для вирівнювання паперу, пристрій для двостороннього-дування паперу для забезпечення.

* Товстий і тонкий папір може акуратно зібрати папір.

* Відділ збору паперу оснащений контролем для реалізації більш гуманної роботи.

* Фотоелектричний прийом паперу для забезпечення регулярного отримання паперу.

* Автоматична система керування підйомом столу для прийому паперу.

* Ручний збір паперу.

* Захисний пристрій основного ланцюга.

* Пристрій проти -повернення паперу.

* Оснащено -пристроєм без зупинки.

Деталі машиниПринцип роботи сміттєзбірної частини

Зачистка плити відходів (опціонально)

* Завдяки системі центрального позиціонування калібрування здійснюється швидко та легко.

*Це може досягти видалення внутрішніх невеликих отворів і повністю видалити відходи з трьох зовнішніх сторін, за винятком відходів на краю кусаючого паперу.

Деталі машиниПринцип роботи сміттєзбірної частини

Зачистка відходів голчастого типу (необов’язково)

* Приймаючи конструкцію з трьох рамок із верхньою, середньою та нижньою частинами, верхню та нижню рами для очищення відходів можна витягнути для легкого встановлення рами та заміни голки для очищення відходів. Монтаж на три рами простий і швидкий, з точним позиціонуванням.
