Компанія Zhejiang Dai's Printing Machine Co., Ltd. є одним із найнадійніших виробників і постачальників різців переднього краю 2050yq із повним видаленням у Китаї. Якщо ви збираєтеся придбати вирубку 2050yq передньої кромки з повною зачисткою зі знижкою оптом, ласкаво просимо отримати пропозицію від нашої фабрики. Усі індивідуальні машини мають високу якість та конкурентоспроможну ціну.

Технічний параметр

1. висікання	плоский
2.макс.розмір паперу	2070*1420 мм
3.хв.розмір паперу	800*700 мм
4.max.die-розмір різання	2050*1400 мм
5.хв.розмір рота	8 мм
6.макс.робочий тиск	450t
7.сфера застосування	Хвилястий папір товщиною менше або дорівнює 8,5 мм, доступний у класах E, B, C, A та AB
8. точність різання	± 0,3 мм
9.max.робоча швидкість	3500 секунд/т
10.перед-висота укладання	600 мм
11. висота стека збору	1300 мм
12.основна потужність двигуна	30 кВт
13.номінальна потужність	61 кВт
14. вага машини	48t
15.габаритний розмір	1300652723060 мм

Параметри технічної конфігурації
номер замовлення	апелятив	специфікації	Походження бренду	зауваження
1	пневматична муфта	100B-390/ 1060 100-65/ 1300,1500,1650	Танчен Куньшань
2	частотний трансформатор	-	Хуей Сюнь Цзюнь
3	Програмований логічний контролер	ДВП-60ЕС	Джун Чуан
4	Програмований логічний контролер	FE615H, 15 寸	Фаньї/Куньлунь
5	головний двигун	Потужність: 7,5 кВт/800; 11 кВт/1060; 15 кВт/1300; 18,5 кВт/1500	ZhuiQiu
6	двигун подачі/мотовища	Потужність: 0,75 кВт	LiBang
7	кнопку-	ZB2-BS54C та інші моделі	Шнайдер Франція
8	електричне реле	RJ2S-CL-D24	Сенле
9	твердотільні реле	ССР-25ДД ,25А	Yangming Тайвань
10	фотоелектрика	ESB-Z30N	Мейдзі
11	Модуль розширення		ЦзюньЧуан
12	стабілізована напруга живлення		XiMeng
13	кінцевий вимикач		Деліксі
14	перемикач вперед		MingZhi
15	рамка	7 мм	пластина з марганцевої сталі
16	пневматичний компонент		СанЧі
17	масляний насос	лопатевий насос
18	серводвигун	0,4 кВт (RuiNeng)
19	зубний ряд
20	ланцюг приводу зуба шестерні		TYC Тайвань
21	Інші транспортні мережі		TYC Тайвань
22	Фейда голова		Січан Шанхай
23	кодер		Omron Японія
24	черв'як і шестерня		Чжиюань
25	вакуумний насос		BeiKe
26	автоматичний вимикач		Деліксі
27	обмежувач крутного моменту		MiShenJin
28	переривчастий сепаратор		Тайвань
29	підшипник		NSK Японія
30	вентилятор радіатора	-
31	мікрокомп'ютер електричний мастильний насос		Тун Чжен
32	Матеріал корпусу	Ковкий чавун QT600-3

Примітка. Для будь-якої машини в цьому контракті придбані частини мають бути замінені на еквівалентні-компоненти торгової марки принаймні такої ж якості, що й поточна марка під час модернізації або заміни обладнання. Продавець залишає за собою право здійснювати такі заміни без попереднього повідомлення.

Обладнання для плоского висікання серії Zhejiang DAI'S printing machine co, Ltd із вдосконаленою апаратною конфігурацією може бути застосовано до увігнутого та опуклого відбитка гофрокартону та гарантує високу точність і якість. У порівнянні з аналогічними моделями на ринку він має наступні переваги.

немає	D серія	Поширена модель
1	Використання чавуну з шаровидним шаром QT600-3, вдосконалений процес гартування, підвищення міцності, забезпечення безпеки стінки фюзеляжу.	Звичайний матеріал легко деформується
2	Використовуйте імпортований переривчастий механізм, щоб змусити машину працювати плавно та зменшити відмову.	Біг буде перервано
3	Вся машина використовує підшипники NSK, імпортовані з Японії, щоб подовжити термін її служби.	Вітчизняні підшипники мають невеликий термін служби і трудомістка-заміна
4	Вся машина використовує імпортні компоненти з Honeywell, Omron, Японія та Schneider, Франція.	Деякі побутові комплектуючі мають невеликий термін служби і трудомістка-заміна.
5	У зубці використовується імпортний авіаційний алюміній.	Звичайний зубець легко зношується
6	Точність висікання становить 0,1 мм, а машина може працювати з максимальною швидкістю 8000 аркушів на годину. (Посилання на модель 800)	Повільно і неефективно
7	Колінчастий вал і черв'як використовують німецький імпортований матеріал, високочастотне гартування, висока точність, ніколи не деформується	Злам відбудеться, якщо-час роботи на високій швидкості занадто довго.
8	Використання інфрачервоної індукційної системи для підвищення безпеки Продуктивність	Це небезпечно для оператора.
9	Привідний ланцюг із використанням німецької системи IWIS для зменшення частоти відмов	Ланцюг легко ламається
10	Основний двигун використовує Honeywell, США, щоб забезпечити плавність роботу машини.	Біг буде перервано
11	Використання французького повітряного перемикача Merlin Rilan гарантує, що кожен пневматична робота точна.	Будуть помилки пневматичного підключення
12	Рама пластини виготовлена з високоміцного сплаву, а для прискорення зміни пластин використовується пневматичний пристрій для зміни пластин.	Зміна рами займає багато часу
13	Використовується фотоелектрична система Omron.	Операційний ризик
14	Стіл-для збору паперу має функції бічної сторони збір-паперу та безперервний-відбір проб. Він може працювати без зупинки та в будь-який час перевіряти стан-вирізання.	Для роботи потрібно багато людей, і це має певну небезпеку.
15	Примусова система змащення забезпечує нормальну подачу масла в головне обертання і автоматичне відключення без масла	Недостатня кількість масла призведе до зносу машини

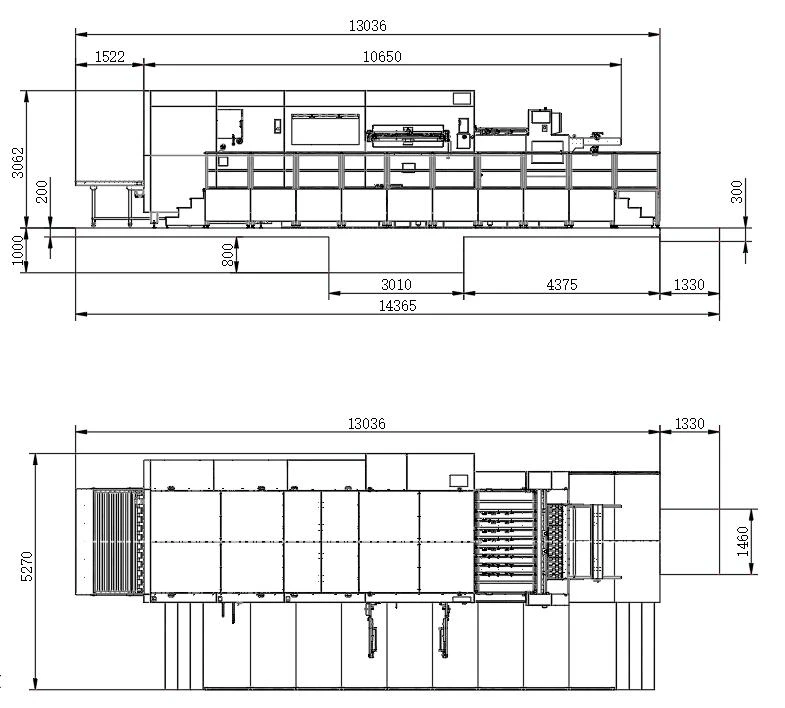

Креслення установки

немає	Пункт	№ патенту
1	Структура паперової преси для офісного використання	ZL201720069870.3
2	Безпечний робочий гідравлічний механізм	ZL201820530673.1
3	Новий тип запобіжного гідравлічного механізму	ZL201820531716.8
4	Опорний диск, що обертається,-машини для висікання	ZL201820328948.3
5	Пристрій кронштейна пластини для висікання	ZL201820328769.X
6	Три{0}}комбінований пристрій для висікання з обмеженням ходу машина	ZL201820328766.6
7	Блок подачі висікального верстата	ZL201820328715.3
8	Гідравлічний тиск із безпечною робочою зоною	ZL201820530679.9
9	Пристрій для підйому паперу для автоматичного висувного різака паперу	ZL201620152380.5
10	Гнучкий механізм пресування паперу	ZL201620153462.1
11	Компенсаційний пристрій для підйому паперу	ZL201620153185.4
12	Механізм з регульованим пристроєм для підйому паперу	ZL201620151556.5
13	Механізм з пристроєм для підйому паперу	ZL201620152456.4
14	Механізм пресування паперу	ZL201620155418.4
15	Механізм	ZL201620152945.X
16	Офісний механізм	ZL201720067280.7
17	Запобіжний вимикач	ZL201720068618.0
18	Механізм для офісного використання.	ZL201720067278.X
19	Механізм-самобалансування паперу-	ZL201720069514.1

НАША СЕРІЯ МОДЕЛЕЙ:

800 серія
D800S	Автоматична висікальна машина

1060 серія
D1060	Напіва-автоматична машина для висікання
D1060S	Автоматична висікальна машина
D1060SQ	Автоматична висікальна машина із зачисткою

1300/1500/1650 Серія гофрокартону подвійного призначення
D1300/1500/1650	Напіва-автоматична машина для висікання
D1300/1500/1650S	Автоматизована-ручна машина для висікання
D1300/1500/1650S	Автоматизована-ручна машина для висікання із зачисткою

1300/1500/1650 Гофрокартон спецсерії
D1300/1500/1650QY	Повністю автоматична машина для висікання з передньою кромкою подачі паперу (з автоматичним збором паперу для дозування)
D1300/1500/1650SQ	Повністю автоматична машина для подачі паперу переднього краю, різання відходів і висікання (з автоматичним збором паперу для дозування)

ZHEJIANG DAI'S PRINTING MACHINE CO., LTD.
Перелік деталей машини для висікання

немає	Список запчастин	кількість	Зауваження
1	Ціла машина	1
2	Сталева пластина висікання	1	На машину встановлено один комплект
3	Рамка висічки	2	Один набір встановлено на машині, а інший набір упакований окремо
4	Папір захоплення зубів ряд	1
5	таблетки для зубів	10
6	Ручна машина для очищення сміття	1
7	Етикетувальна машина	1	На машину встановлено один комплект
8	Пухнасті колеса	2
9	Гумове колесо, яке використовується для пресування паперу	2
10	ящик для інструментів	1
11	Верхня голка використовується для очищення відходів	20
12	Нижня голка використовується для очищення відходів	20
13	Голкотримач (середній)	6	довжина: 192, Jiangnan Jingjie Номер форми: 608215-12
14	Довге фіксоване сидіння	20	(301678) Jiangnan Jingjie Номер форми: 608215-12 Довжина: 80
15	Затискний блок	20

Примітка: Рама для висікання, один набір на верстаті, один набір в аксесуарах, сталева пластина встановлена на верстаті.

DAI'S PRINTING MACHINE CO.ТОВ

Dai's Printing Machinery Co., Ltd. є виробництвом. Післядрукарське обладнання має довгу історію в місті Ruian, провінція Чжецзян, фабрика друкарських машин Xinhua з французькою компанією Bafang, у 1993 році як спільне підприємство, плануючи загальні інвестиції в 19 мільйонів доларів, займає площу 50000 квадратних метрів. Назва компанії від оригінального віце-голови NPC Лонг Фей особисто написав, розташований у красивих пейзажах провінції Чжецзян Лішуй міської зони економічного розвитку та Ruian міжнародного промислового парку автомобільної та мотоциклетної арматури, трафік дуже зручний. На даний момент основна продукція Dai була продана в більш ніж 50 країнах і регіонах США, Великобританії, Франції, Італії, Росії, Бразилії та інших.

Понад 30 років наша славна стала членом Асоціації промисловості поліграфічної промисловості Китаю, а також була Державною адміністрацією якості та технічного нагляду за зразками кваліфікованих, різак QZH1300 виграв провінційну технічну оцінку нових продуктів, був удостоєний звання відомих і чудових технологічних продуктів, оволодів низкою національних патентів, має пятигранний портальний обробний центр, високий прецизійний вертикальний обробний центр і робот-машина для плазмового різання, і так далі комп’ютерне обладнання з числовим керуванням понад 150 комплектів, супровід для виробництва продукції відмінної якості.

23001

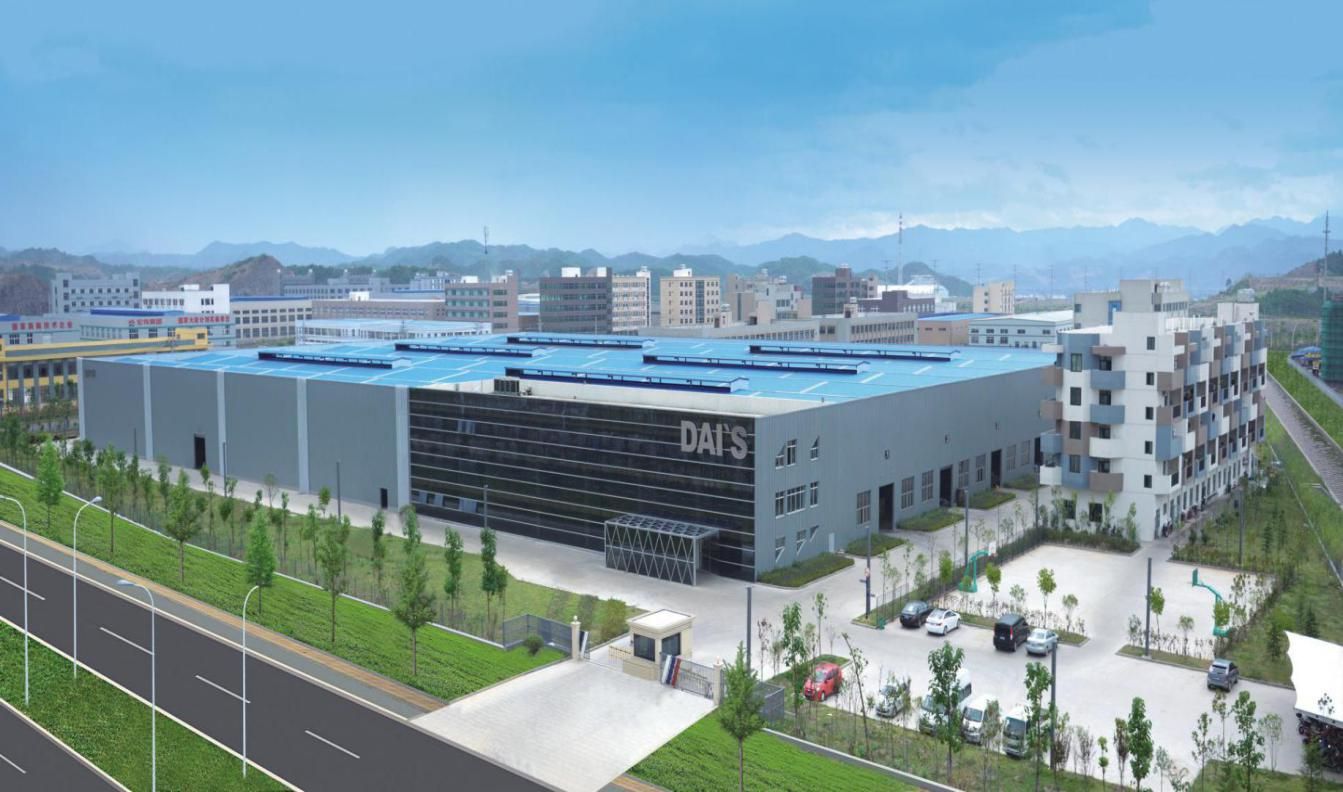

ФІРМА ФОТО

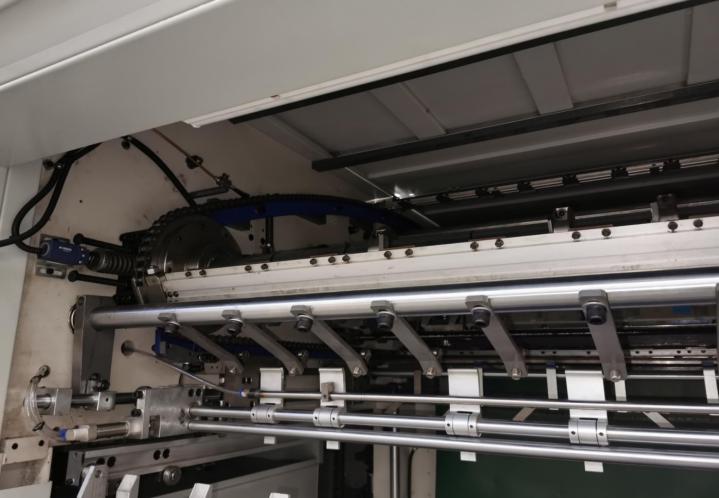

Деталі машиниПринцип роботи частини передньої кромки

Подача переднього краю

Використовує харчовий матеріал 304, унікальний дизайн, який не тисне та не дряпається, що мінімізує подряпини на протилежному папері, особливо на перітонеальному кольоровому папері для друку.

Деталі машиниПринцип роботи механізму подачі паперу

Підставка для подачі паперу

* Удосконалена система керування використовується для контролю швидкості пристрою подачі паперу, щоб зробити доставку паперу несвіжою та зменшити зіткнення.

* Фотоелектричний подвійний детектор.

* Імпортний паперовий конвеєр.

* Ультра-зносостійке поліуретанове колесо для транспортування паперу.

* Регульовані гумові колеса та щіткові колеса забезпечують точне позиціонування прибуття спереду та бокового повернення.

Передній / бічний калібр

* Попередній-тест гарантує швидкість надходження паперу.

* Використання лівого та правого датчиків подвійного натискання-для задоволення різних вимог щодо реєстрації друку.

* Пресовий папір з листової сталі, рівномірна та надійна сила.

Деталі машиниПринцип роботи режиму вирубної частини

Висікальна частина

* Деталі, що несуть тиск, — це високоміцний ковкий чавун-QT600-3, відлитий за спеціальною технологією, з високою міцністю та постійною деформацією.

* Нікель-хром-молібден-золотий колінчастий вал зі спеціальною обробкою для імпортованої сталі з Німеччини.

* Імпортовані з Тайваню над-знос-черв’ячні механізми та черв’як.

* Зручний і швидкий пристрій для повороту шаблонів інструментів.

* Сильна система мастила подачі масла.

* Високоточний 240-градусний переривчастий механізм.

* Пневматичний блокуючий пристрій безпечний і швидкий.

* Високошвидкісний поворотний шарнір.

* Максимальний тиск 300 тонн (максимальний тиск типу преса 600 тонн).

* Використовуючи вдосконалений головний двигун Honeywell (додаткова конфігурація), швидкість різання може досягати 7500 аркушів на годину.

* Рама-різальної пластини використовує систему проміжного позиціонування з пристроєм-тонкого налаштування.

* Двокольоровий-екран показує робочий стан машини в будь-який час.

* Налаштувати систему повітряного охолодження масла

Деталі машиниПринцип роботи електричної частини

Технологія без{0}}контактного дозування

* Вся машина використовує американську Meiji та французьку Schneider Electric. Комплектуючі для забезпечення стабільної роботи машини.

Деталі машини Принципи режиму роботи секції подачі паперу

секція прийому паперу

Система автоматичного вирівнювання паперу має-подвійний шлях повітря для рівномірного збору паперу будь-якої товщини. Блок збору паперу містить панель керування для інтуїтивно зрозумілого керування. Фотоелектричні датчики забезпечують точне вирівнювання, а система автоматичного керування підйомом із захистом основного ланцюга запобігає втягуванню паперу.

Конфігурація зубчастого ланцюга включає автоматичну систему змащування, а допоміжний збиральний пристрій-завісного типу працює безперервно. Вбудована пневматична система відбору зразків для перевірки аркушів* разом із пристроєм автоматичного маркування та підрахунку.

Деталі машиниПринципи режиму роботи відділу поводження з відходами

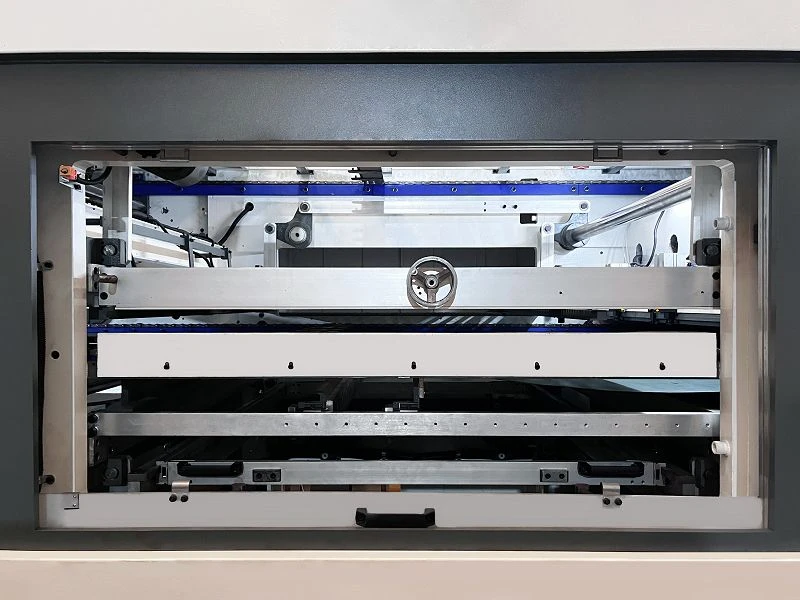

Очищення відходів-табличного типу (необов’язково)

* Повна система очищення відходів ретельно видаляє відходи з країв укусів паперу та вивантажує їх за допомогою конвеєрної стрічки.

* Використовуючи систему центрального позиціонування, вичитка швидка, а налаштування зручне.

* Він може ефективно видаляти внутрішні невеликі отвори та відходи з чотирьох сторін, залишаючи лише готовий продукт.

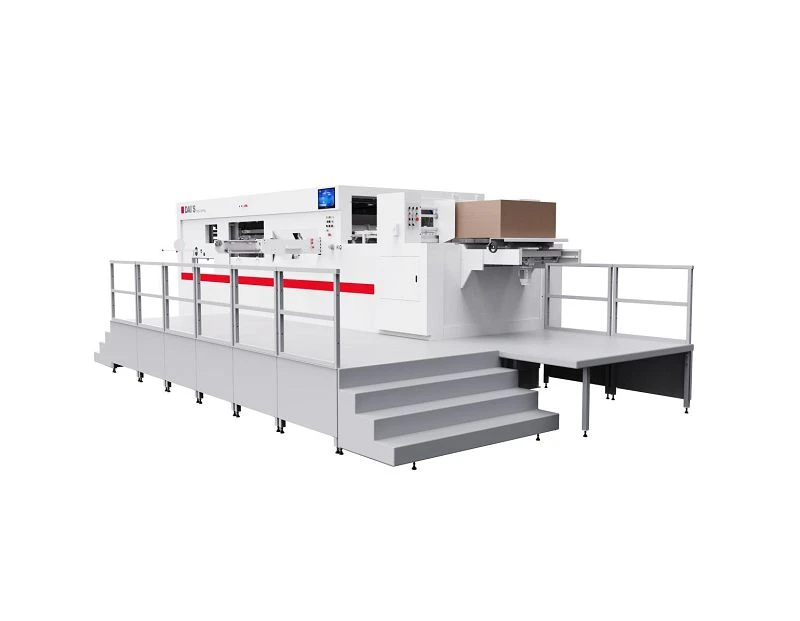

Дисплей обладнання

Сервіс після продажу

DAI'S printing machine co,.Ltd на додаток до володіння сертифікатом кваліфікації продукту, машина для висічки гарантує:
1. Плоский висікальний верстат нашої компанії відповідає вимогам стандарту якості, передбаченого національним стандартом JB/T 8116.1-1998.
2. Починаючи з моменту завершення монтажу та введення виробу в експлуатацію, наша компанія надаватиме 12 місяців у належному стані обслуговування та використання. Безкоштовне технічне обслуговування, довічне-обслуговування «крім-спричинених людиною пошкоджень і неналежного використання» для внутрішнього ринку, покупець з іншої країни повинен сплатити всі витрати інженера.
3. Деталі машини, пошкоджені не-людським фактором протягом гарантійного періоду, замінюються безкоштовно, за винятком частин, пошкоджених невідповідностями або неправильною роботою витратних матеріалів машини з вини операторів, і вартість частин стягується.
4. Ціна запасних частин поза межами гарантійного терміну має бути найнижчою -заводською ціною нашої компанії.
5. На додаток до стандартної конфігурації машини, передбаченої в контракті, клієнтам потрібні додаткові аксесуари за найнижчою-заводською ціною нашої компанії.
6. Основні частини машини для висікання та основа, платформи вгору та вниз, стінова дошка для забезпечення якості протягом усього життя та для внутрішнього ринку, покупець з інших країн повинен сплатити всі витрати інженера.
7. Деталі постачаються до 7 днів.
8. Покупець з іншої країни повинен сплатити всі витрати інженера.
